4 cánh mở tim
Bốn tấm cửa chuyển động đối xứng từ tâm, phù hợp với lối hàng cần khẩu độ mở rõ ràng.
Xem cấu hình →
Thiết kế • Sản xuất • Lắp đặt

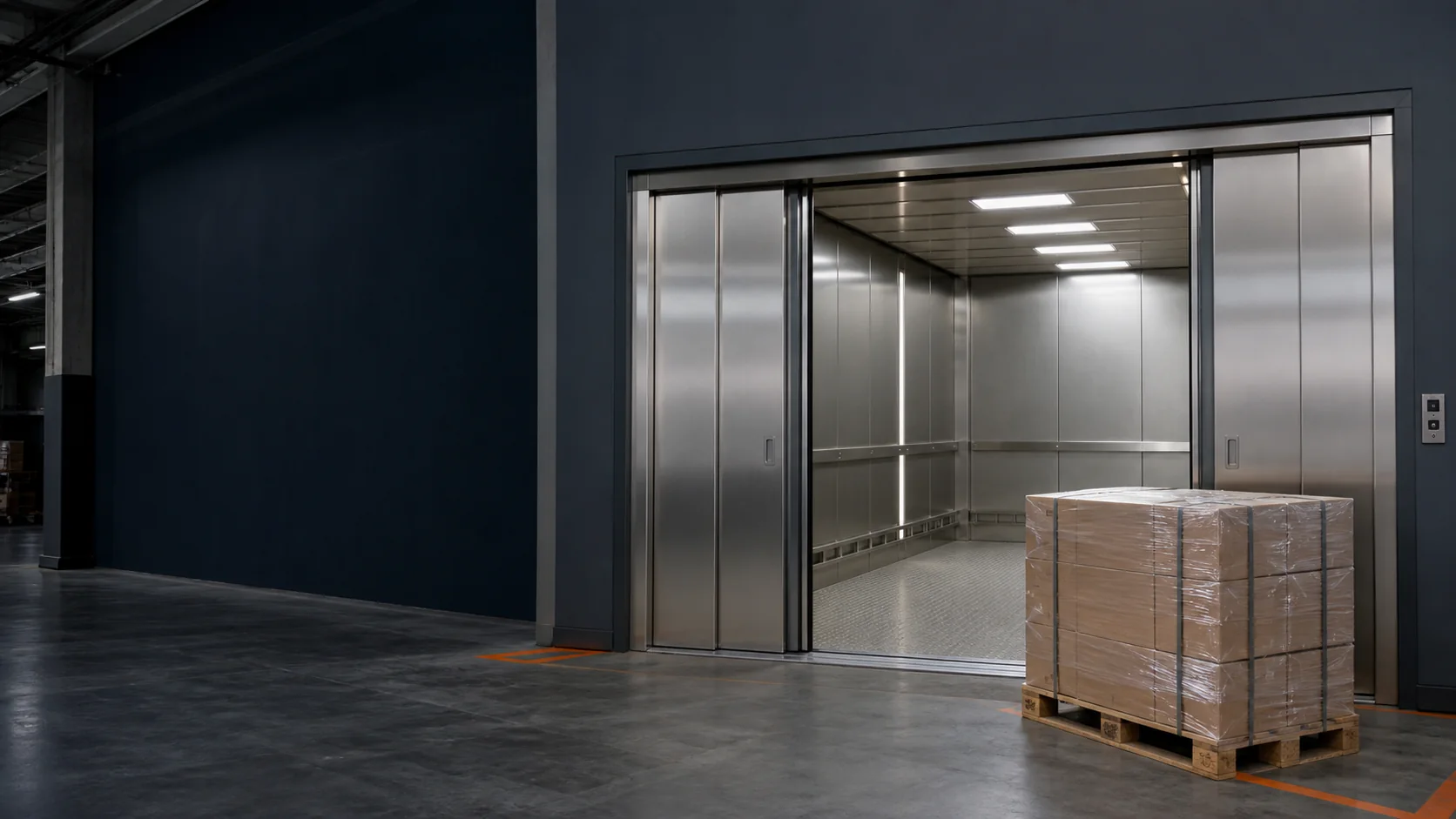

Thang máy tải hàng thiết kế theo công trình
Giải pháp cho nhà máy và kho vận với dải tải tham khảo 300–10.000 kg, hành trình 3–50 m và cửa 4/6 cánh mở tim hoặc 2/3 tấm mở lên.
- 4 / 6 cánh mở tim
- 2 / 3 cánh mở lên
- 3 model E60 đã đối chiếu
Cấp chịu lửa và thông số kỹ thuật chỉ được xác nhận sau khi đối chiếu cấu hình với hồ sơ áp dụng của từng dự án.
300–10.000 kgDải tải tham khảo
3–50 mHành trình tham khảo
04Cấu hình cửa trọng tâm
03 hồ sơE60 đã đọc đủ 25 trang
Danh mục giải pháp
Tập trung đúng bài toán vận chuyển hàng
Không chọn thiết bị theo một mẫu cố định. Loại hàng, kích thước, tần suất vận hành và mặt bằng quyết định cấu hình thang cũng như kiểu cửa phù hợp.
01
Thang máy tải hàng theo yêu cầu công trình
Chốt phương án từ tải trọng, cabin, cửa thông thủy, số điểm dừng, tần suất vận hành và điều kiện mặt bằng.
Khám phá giải pháp → 02Cửa 4 & 6 cánh mở tim
Mở đối xứng từ tâm, tạo lối vào rõ ràng và thuận tiện khi đưa hàng qua cửa tầng.

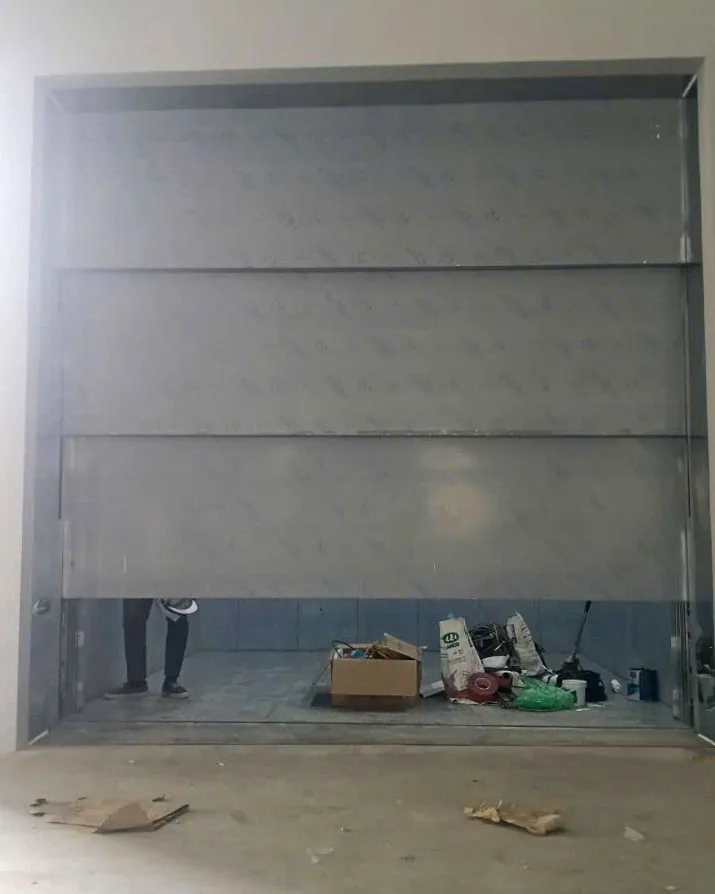

So sánh cấu hình → 03Cửa 2 & 3 cánh mở lên
Các tấm cửa xếp theo phương đứng, phù hợp để cân nhắc khi cần tối ưu không gian hai bên.
Xem cấu tạo → 04Cửa chống cháy theo hồ sơ
Ba model có giấy chứng nhận E60 và model TL-3300 có báo cáo thử nghiệm E45 đã được đối chiếu theo đúng cấu hình.
Kiểm tra phạm vi áp dụng →
Hệ cửa chuyên dụng
Bốn cấu hình, một cách trình bày minh bạch
Ma trận dưới đây tách riêng kiểu mở, ba giấy chứng nhận E60, báo cáo thử nghiệm E45 và cấu hình chưa có hồ sơ để khách hàng không hiểu nhầm.
6 cánh mở tim
Sáu tấm xếp gọn về hai phía, là phương án cần xem xét theo khẩu độ và không gian lắp đặt thực tế.

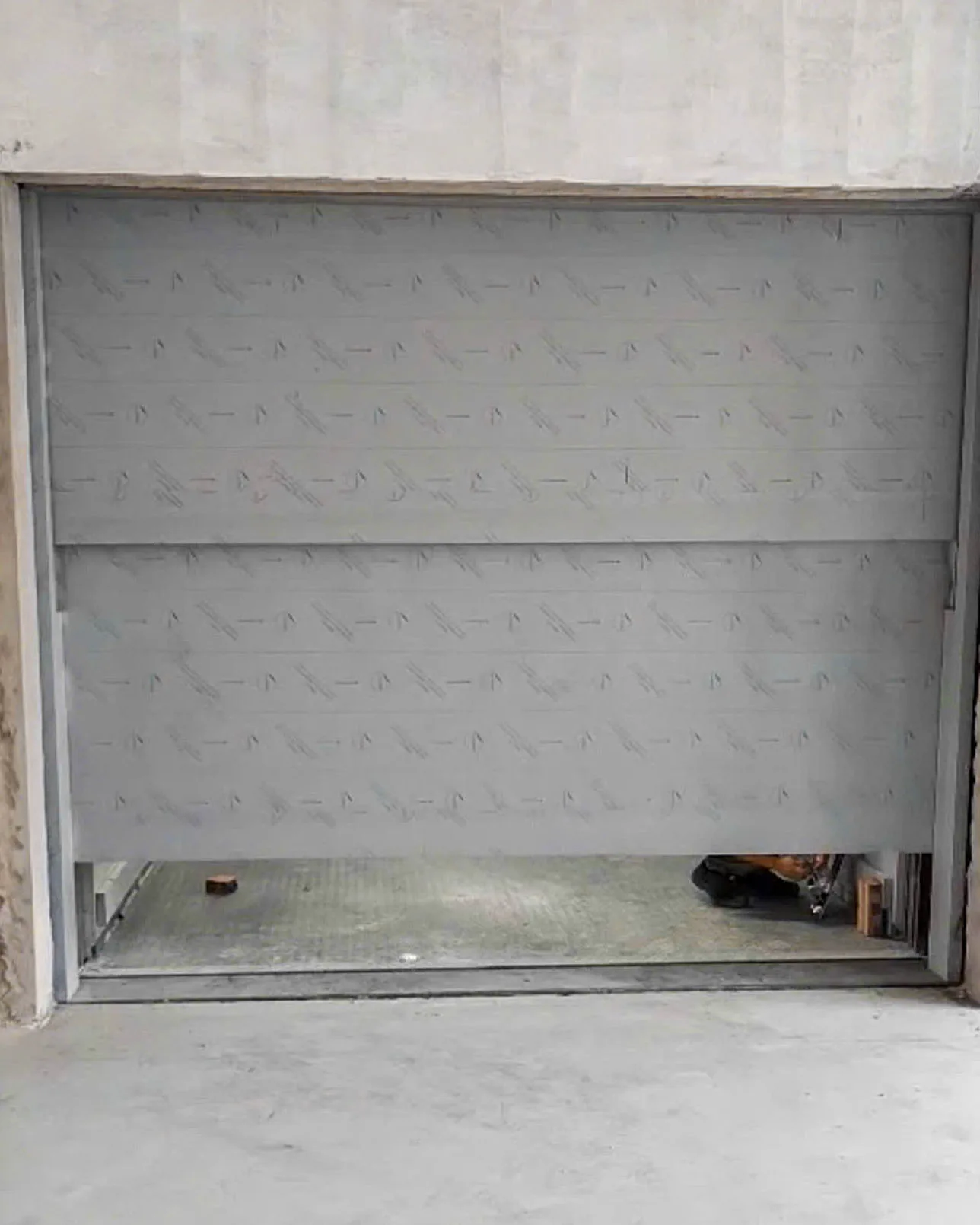

Xem cấu hình →2 cánh mở lên
Hai tấm cửa xếp theo phương đứng, giảm nhu cầu chiếm chỗ theo chiều ngang của cửa tầng.

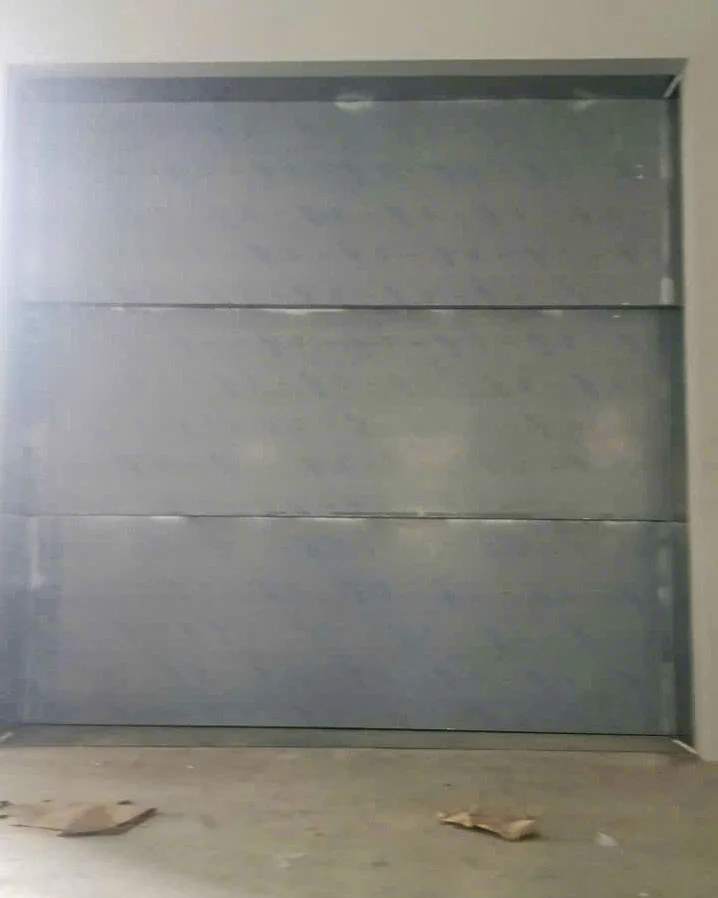

Xem cấu hình →3 cánh mở lên
Ba tấm cửa xếp theo phương đứng, cấu hình cần tính kỹ chiều cao và khoảng không phía trên cửa.
Xem cấu hình →
Lưu ý phạm vi:
E60 hoặc E45 không phải nhãn dùng chung cho mọi kích thước và vật liệu. Phải đối chiếu đúng model, cấu tạo, kích thước và điều kiện của mẫu thử; báo cáo E45 không được gọi thành giấy chứng nhận kiểm định.
Dữ liệu đầu vào
Phương án tốt bắt đầu từ một đề bài đủ rõ
Sáu nhóm thông tin giúp kỹ thuật loại bỏ sớm cấu hình không phù hợp và rút ngắn vòng trao đổi báo giá.
- 01Loại hàng và tải trọng dự kiến
- 02Kích thước cabin hoặc cửa thông thủy
- 03Số điểm dừng và hành trình
- 04Tần suất, cách bốc xếp và luồng hàng
- 05Nguồn điện, hố thang và mặt bằng
- 06Yêu cầu PCCC và hồ sơ cần đối chiếu
Phiếu yêu cầu kỹ thuậtSẵn sàng khảo sát
Hàng hóaPallet, xe đẩy hay hàng rời?
Tải trọngKhối lượng lớn nhất mỗi lượt?
Kích thướcRộng × sâu × cao của kiện hàng?
Kiểu cửaMở tim hay mở lên?
Công trìnhXây mới hay cải tạo?
PCCCCấp và hồ sơ được yêu cầu?

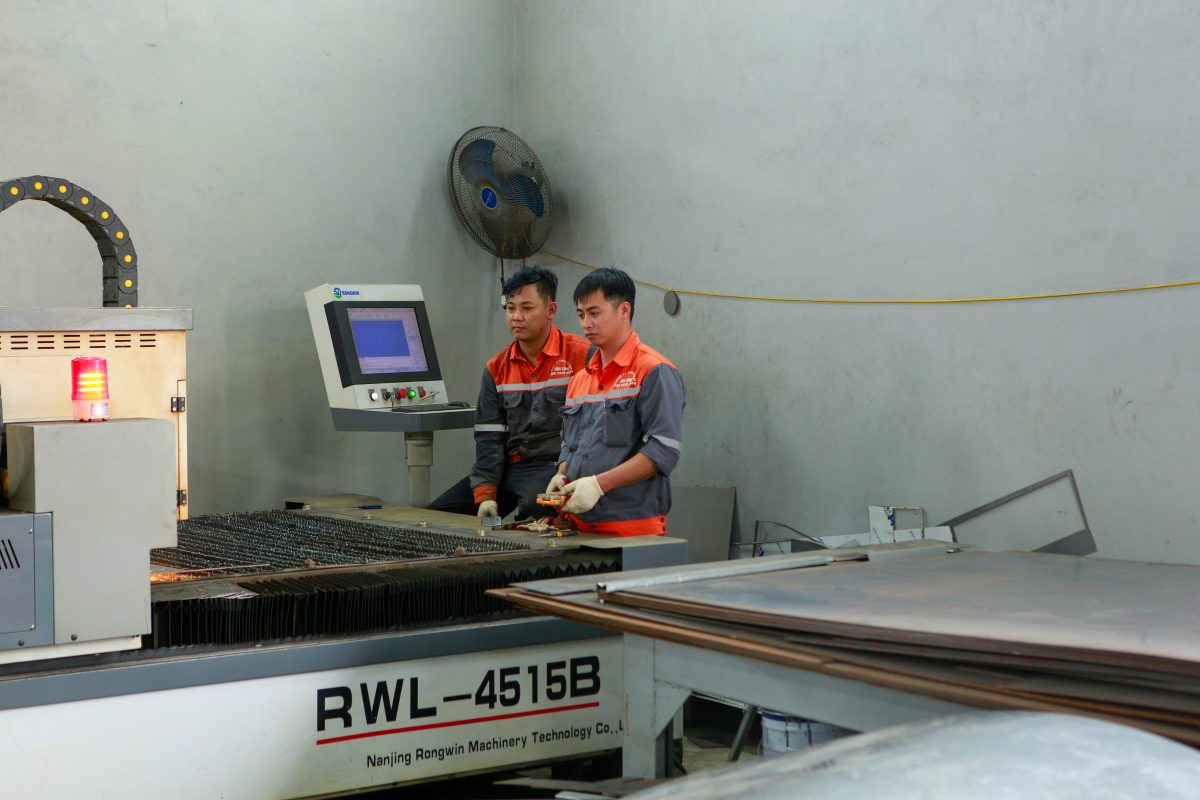

Năng lực sản xuất Tân Long
Gia công theo bản vẽ và cấu hình của từng dự án
Tân Long công bố xưởng sản xuất tại Khu Công nghiệp Quất Động, Xã Thượng Phúc, TP. Hà Nội, phục vụ quá trình gia công và kiểm soát sản phẩm trước khi lắp đặt.
- Tiếp nhận đầu vào từ khảo sát và bản vẽ đã duyệt
- Gia công các chi tiết kim loại theo cấu hình dự án
- Kiểm tra trước khi chuyển tới công trình
- Phối hợp sản xuất với tiến độ lắp đặt

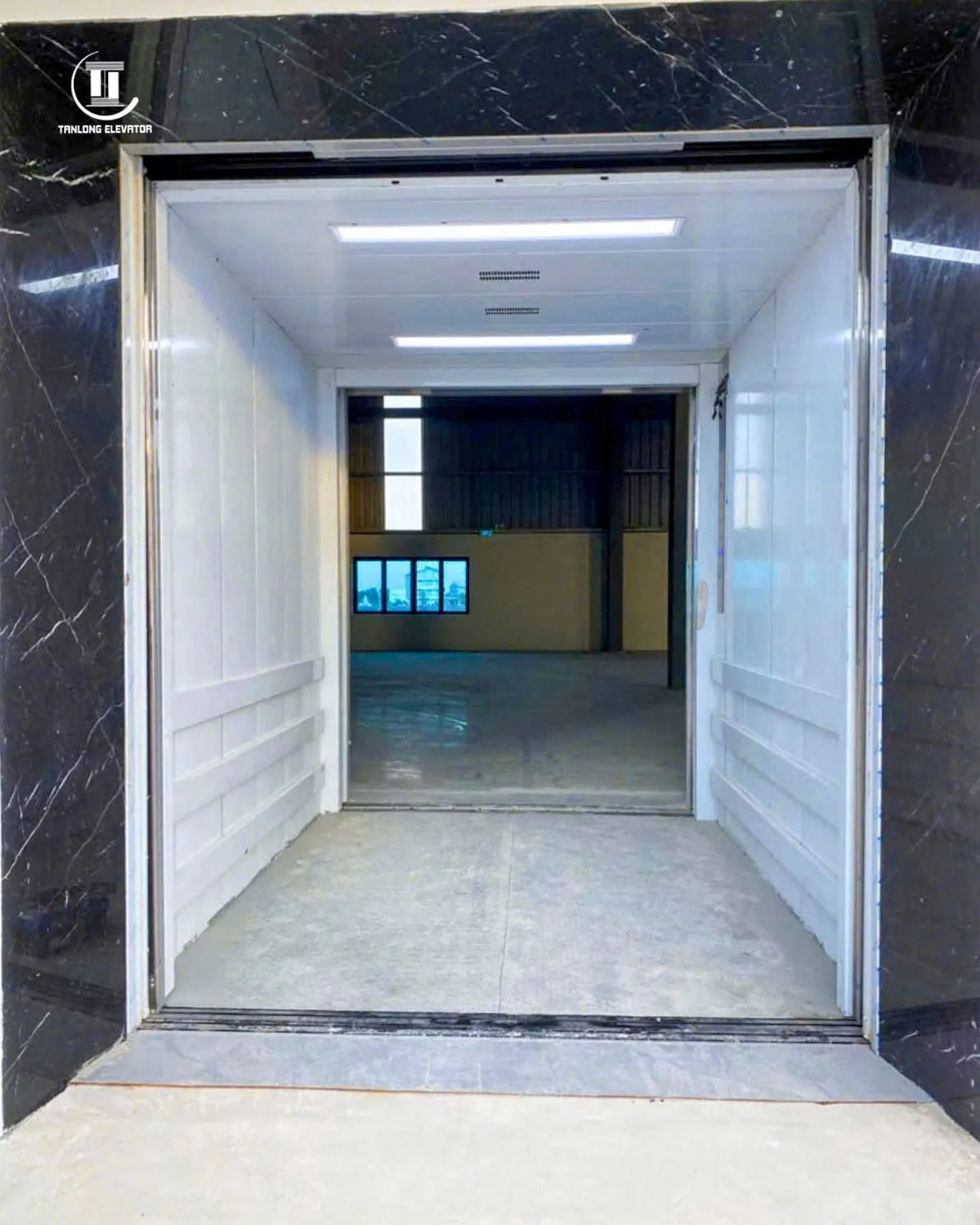

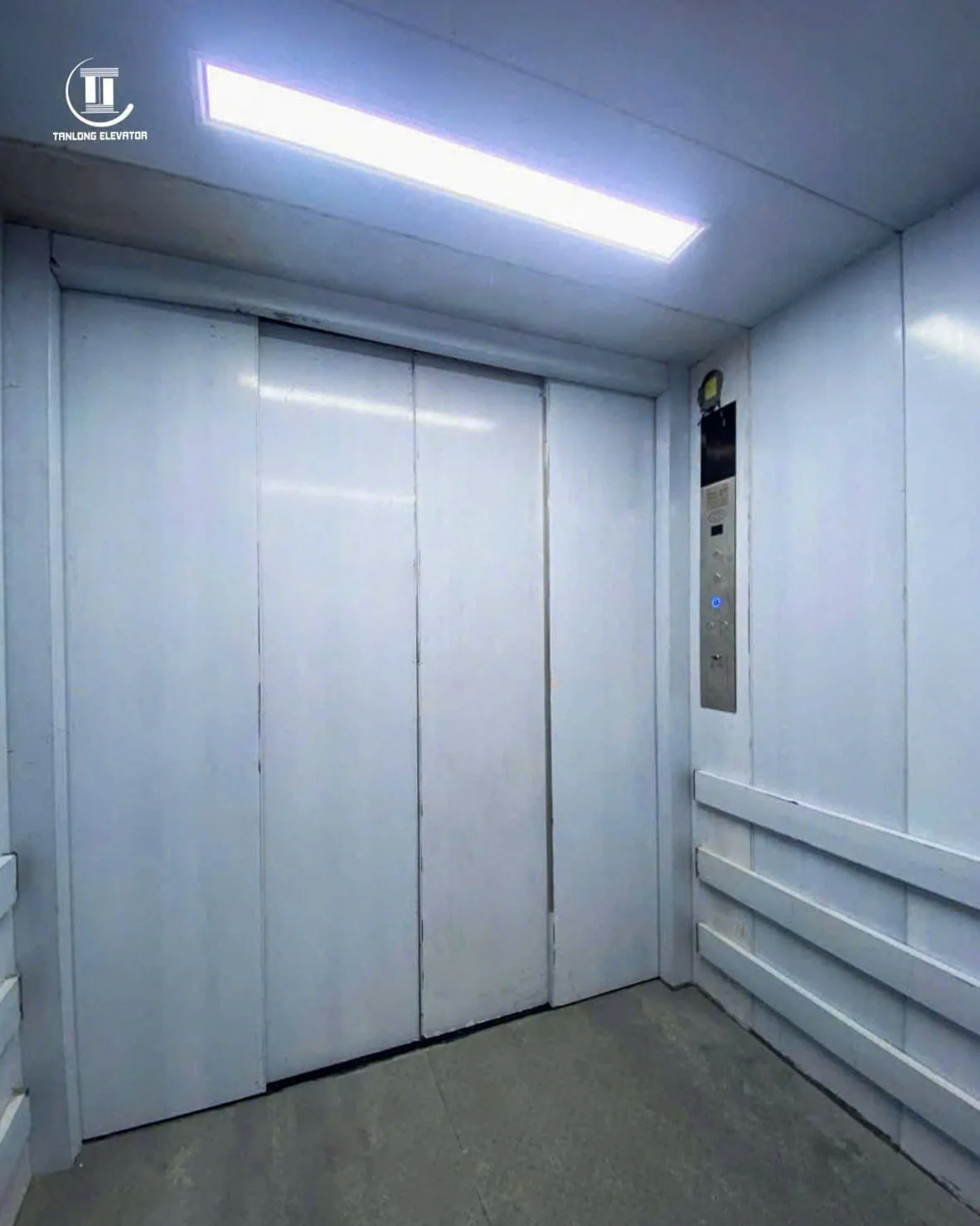

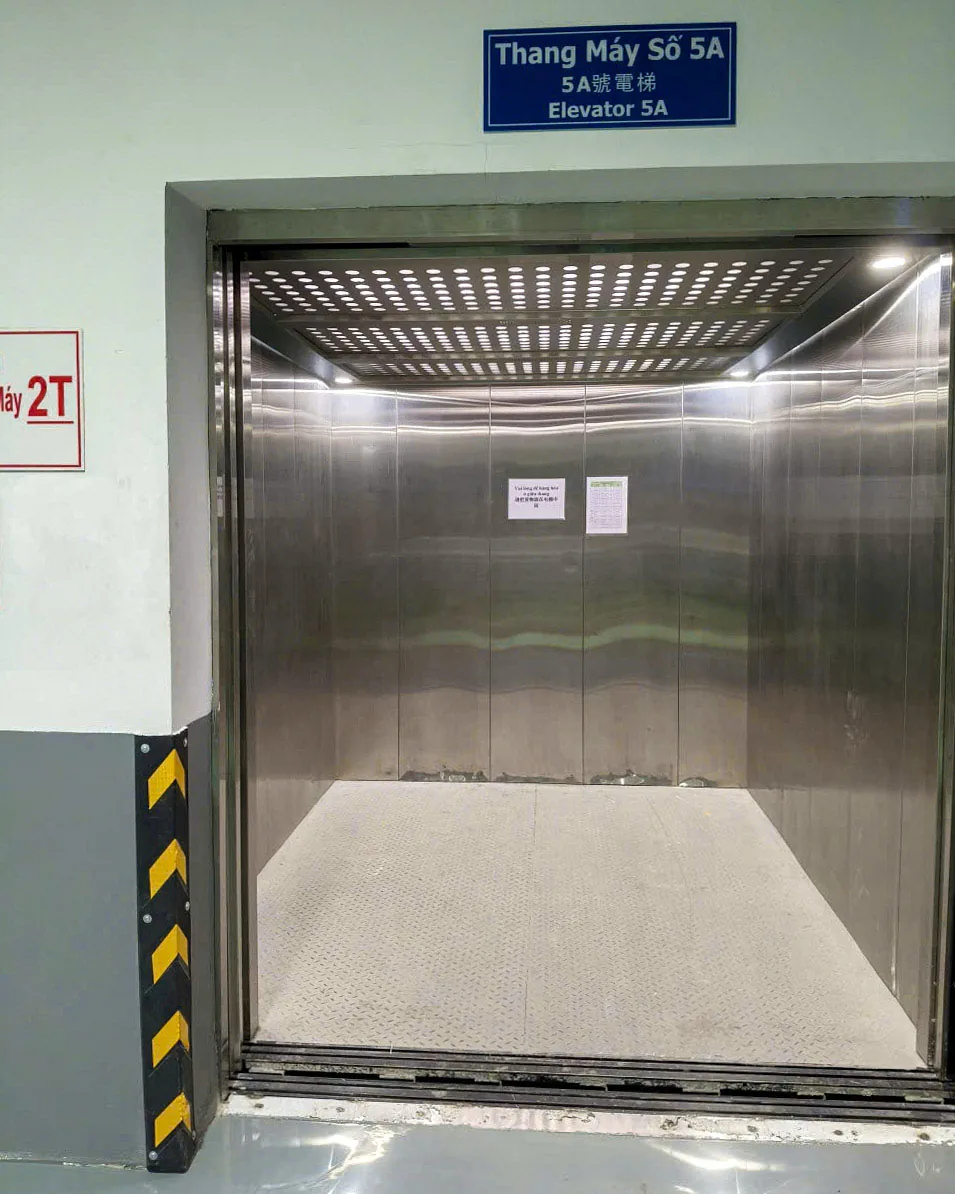

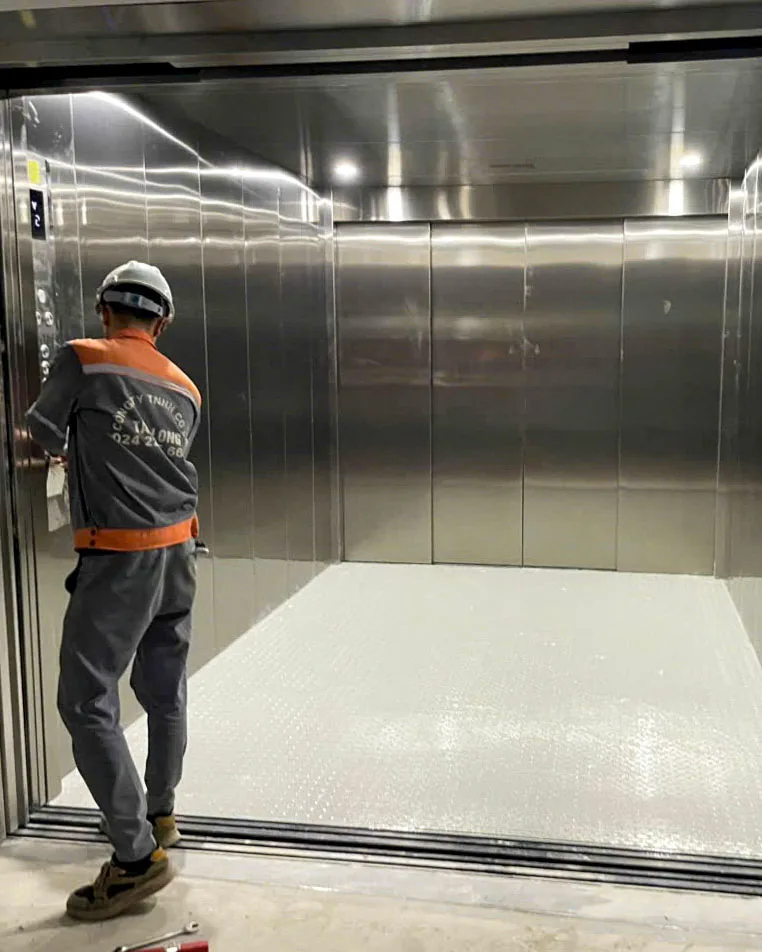

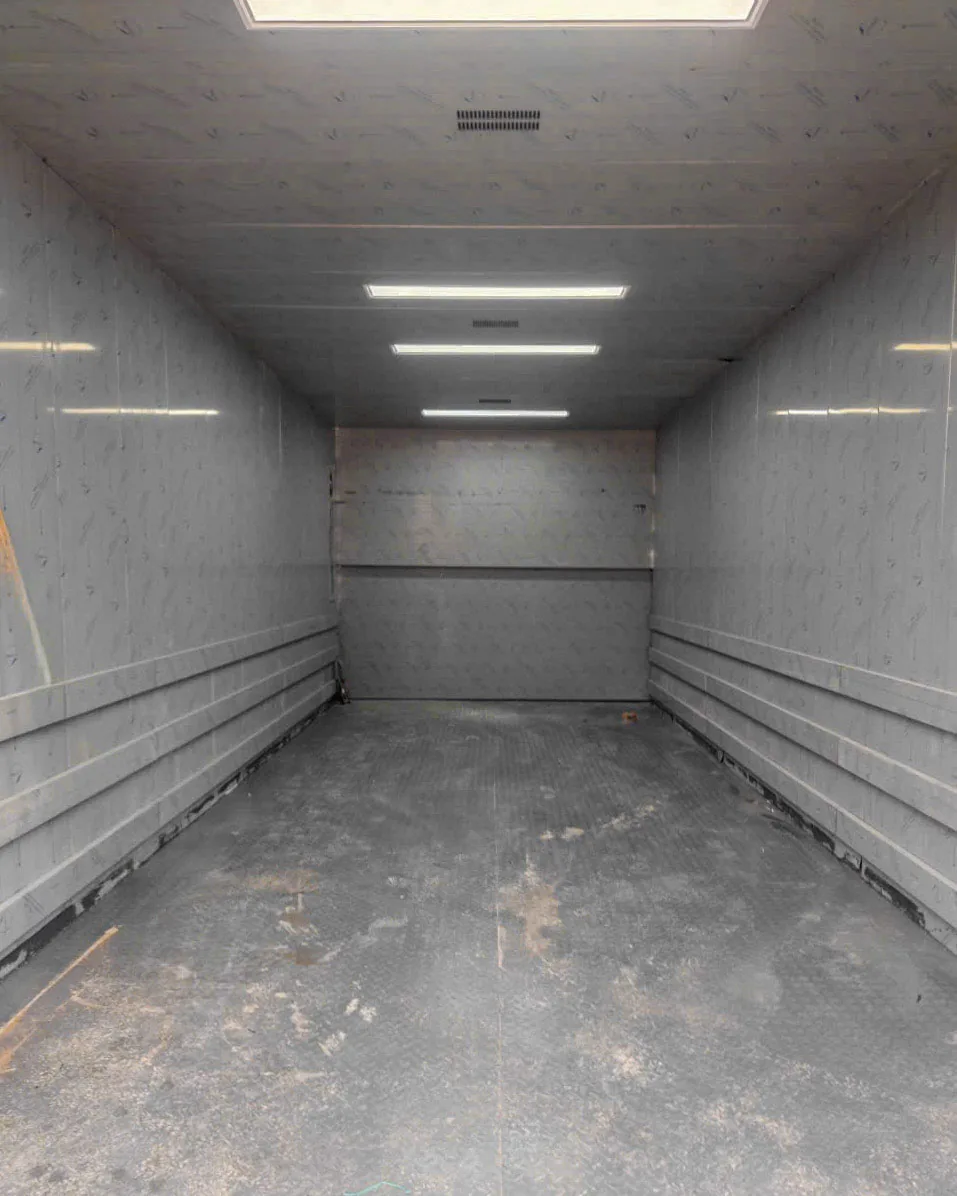

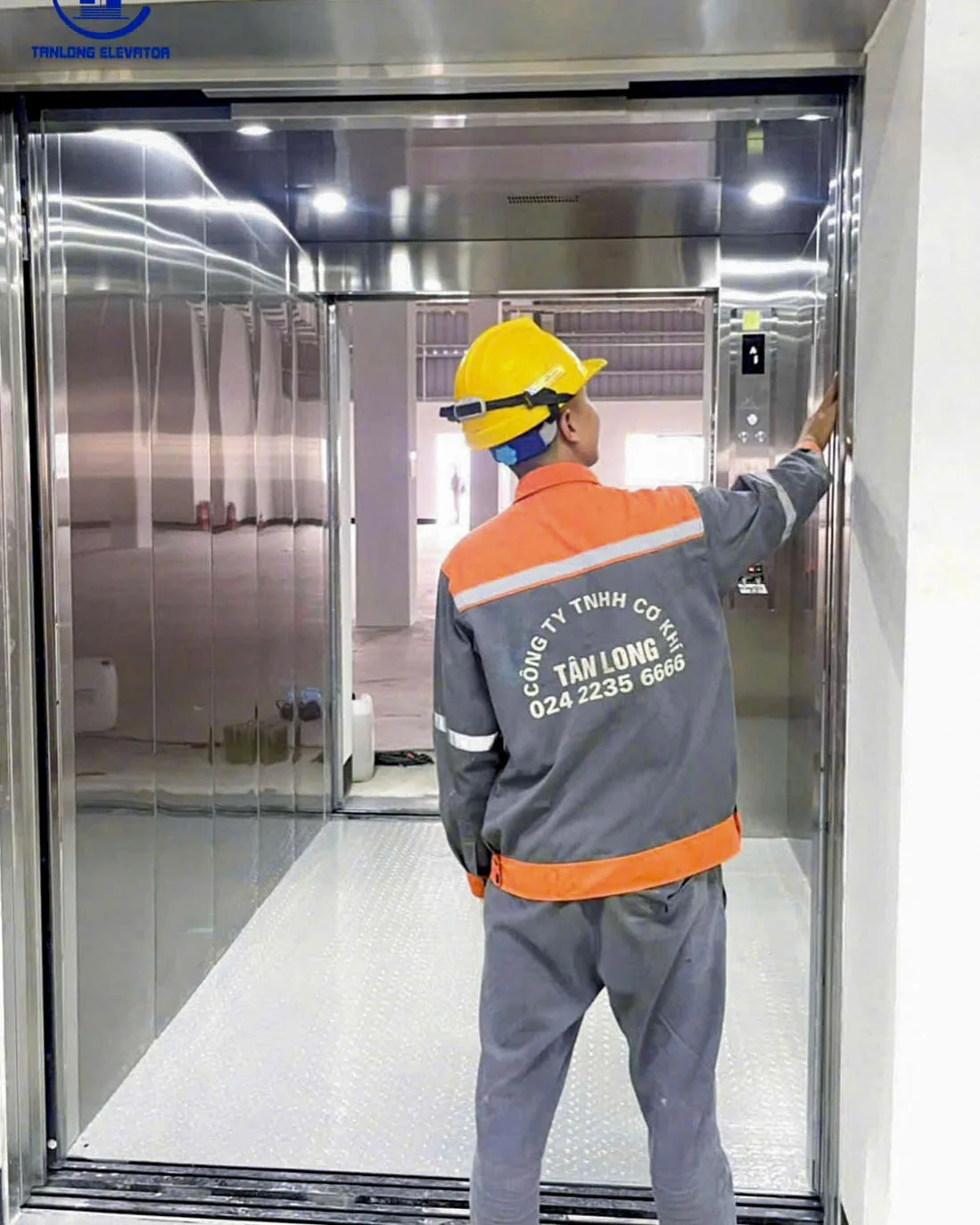

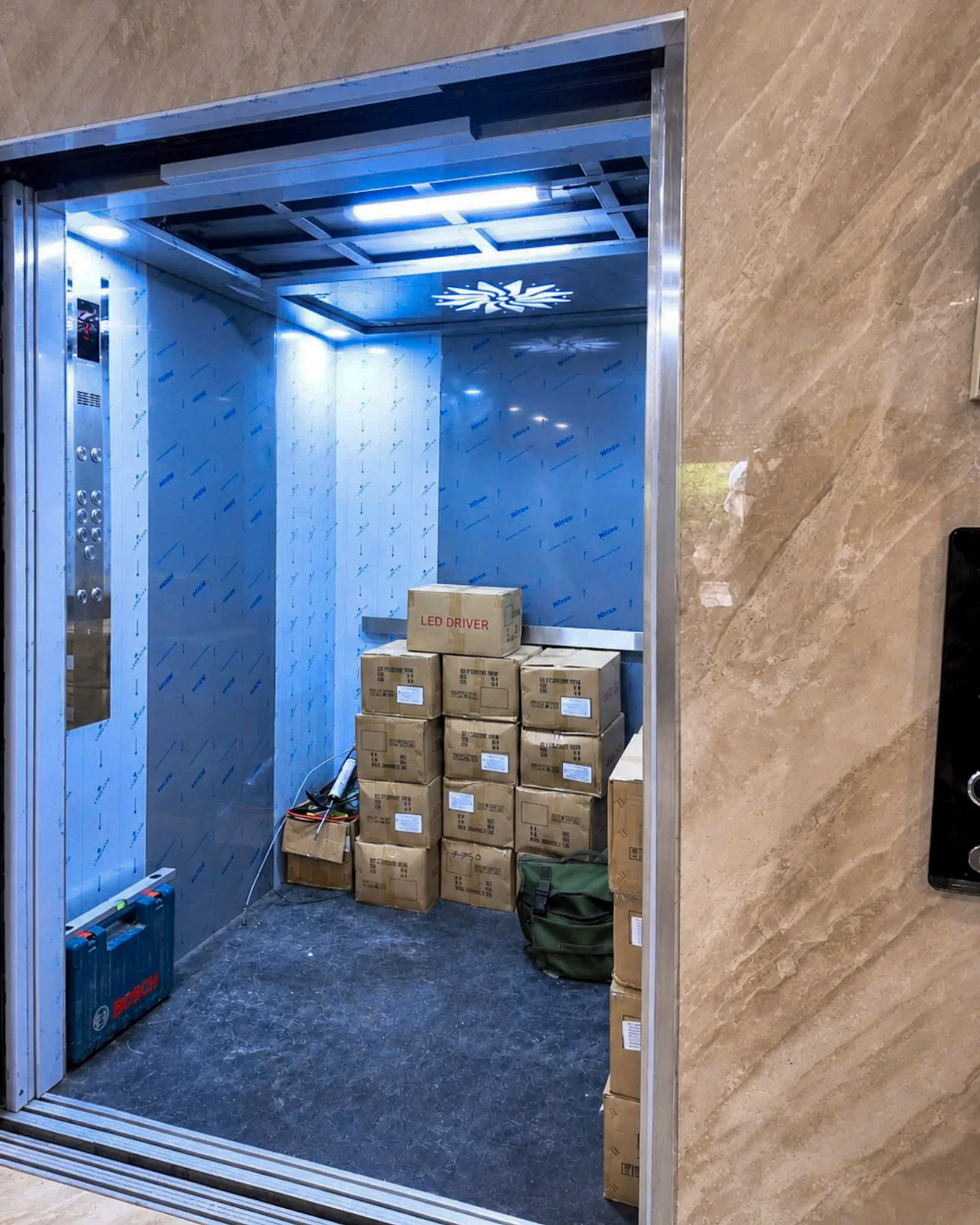

Công trình thực tế
Dữ liệu dự án do Tân Long cung cấp
Mỗi công trình dưới đây chỉ trình bày các thông số đã được đối chiếu trong hồ sơ doanh nghiệp; không suy rộng thành cấu hình tiêu chuẩn cho mọi dự án.

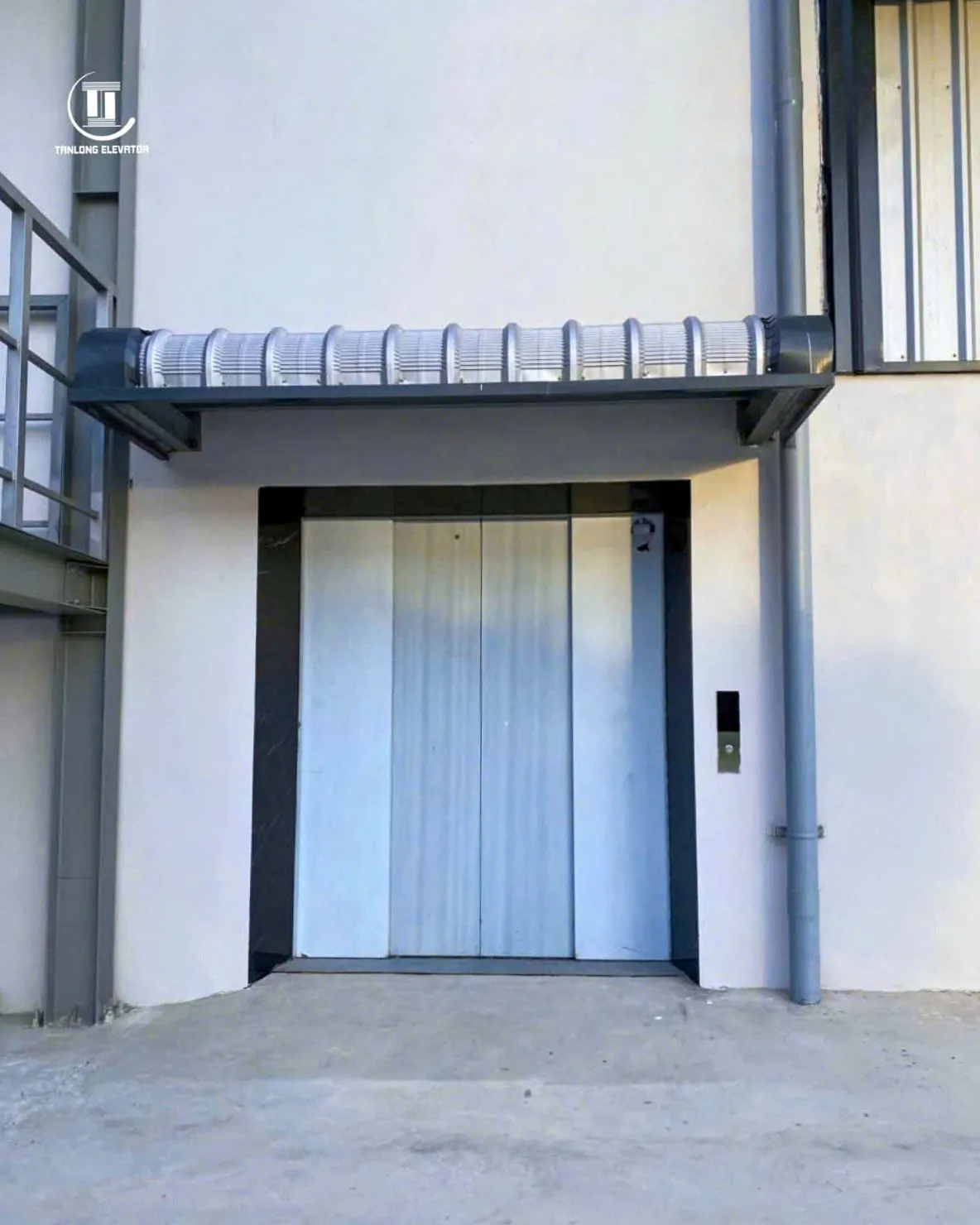

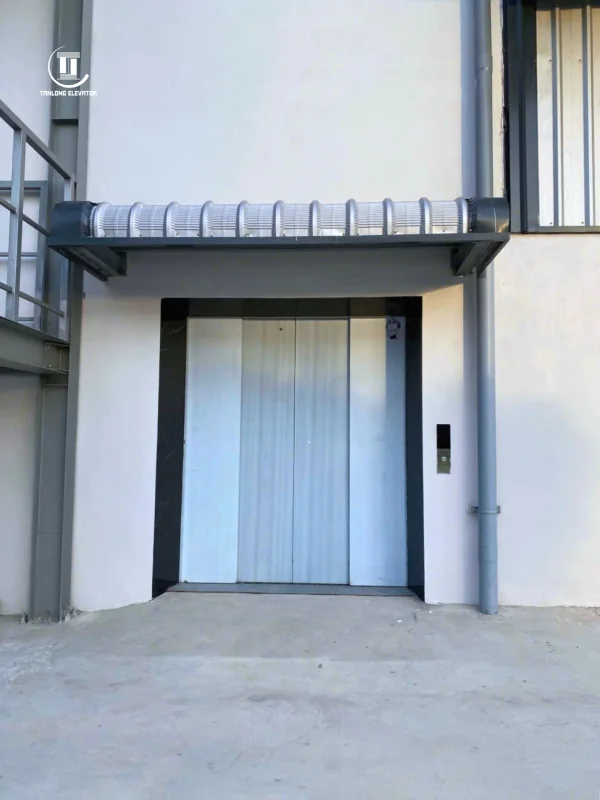

Hải Phòng
Thang tải hàng 3.000 kg
- Điểm dừng
- 03
- Kiểu cửa
- 4 cánh mở tim

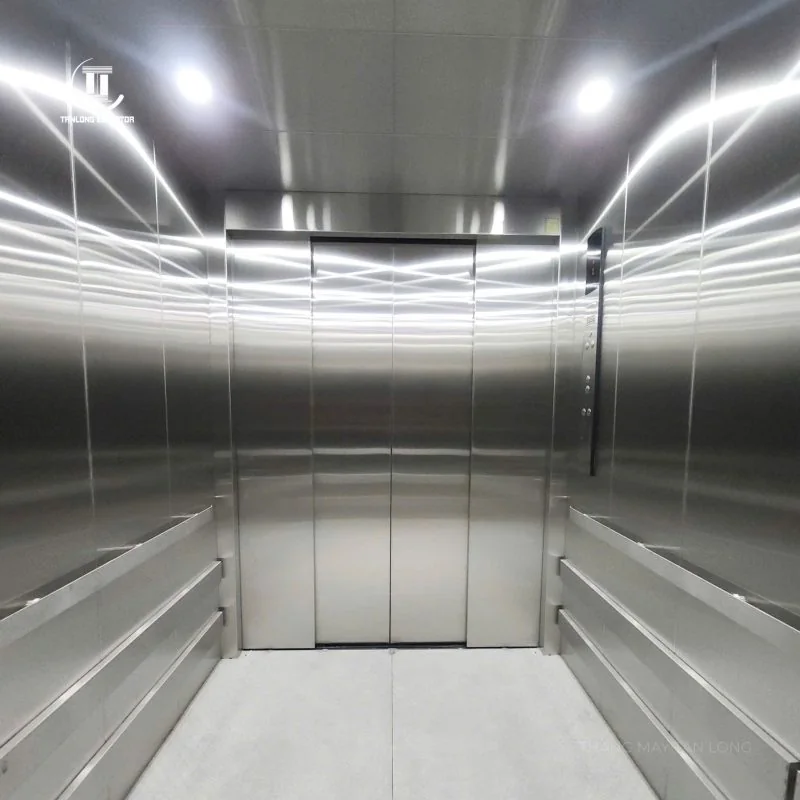

Phố Nối, Hưng Yên
Thang tải hàng 3.000 kg
- Điểm dừng
- 02
- Kiểu cửa
- 4 cánh mở tim

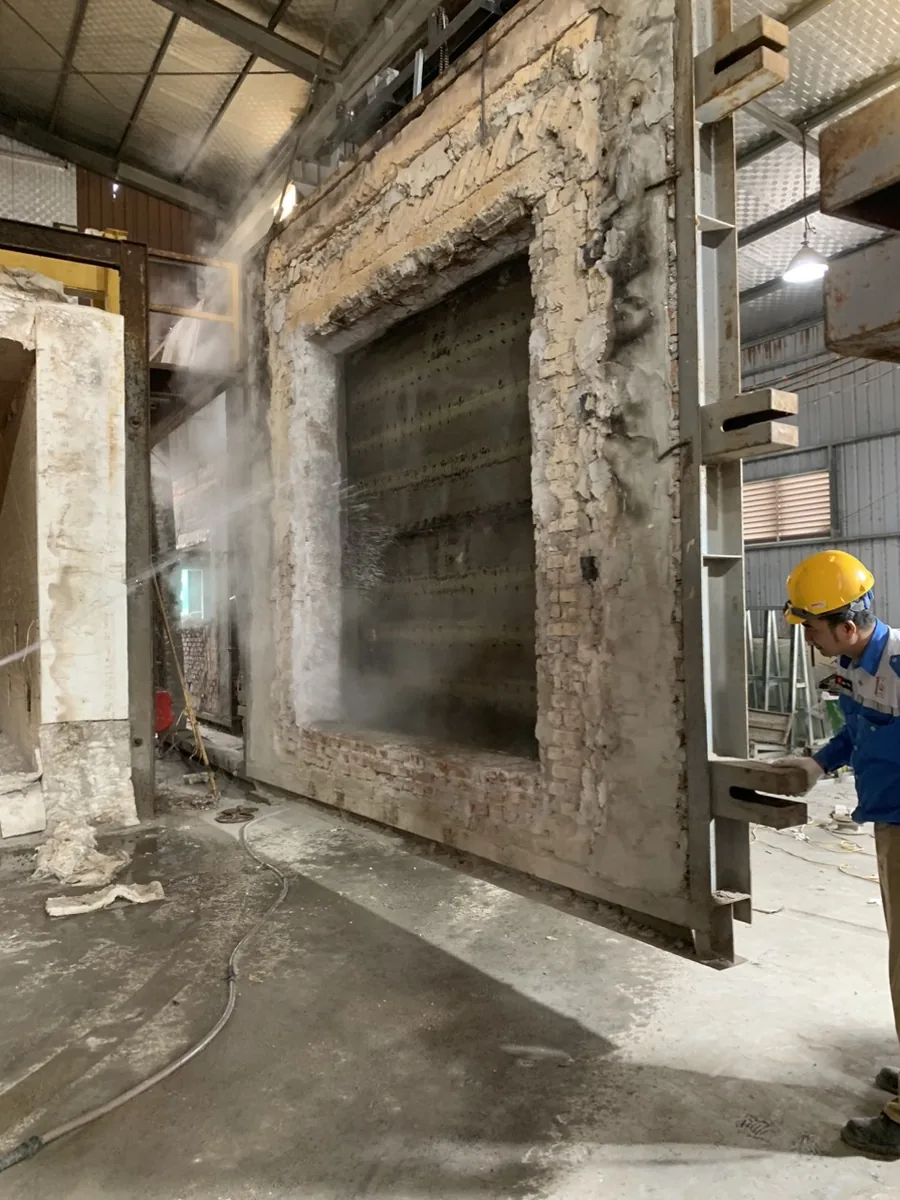

Cửa chống cháy
Gọi đúng tên, áp dụng đúng cấu hình
Website chủ động tách thông tin theo từng kiểu cửa để bộ phận mua hàng, tư vấn thiết kế và nhà thầu dễ kiểm tra ngay từ đầu.

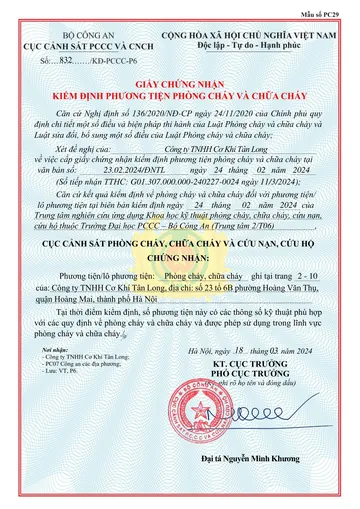

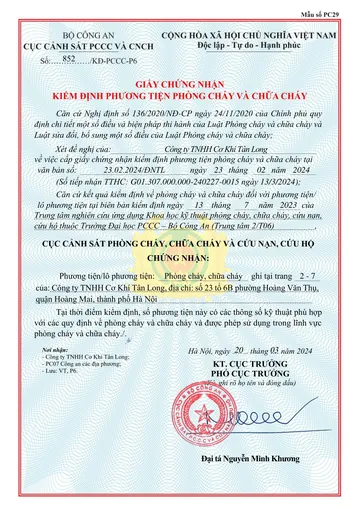

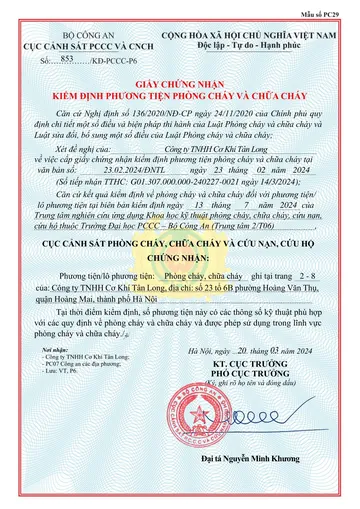

Ba model có phạm vi được ghi rõ
- TL-1000: 2 cánh mở tim, rộng 700–1.300 mm, cao ≤2.100 mm
- TL-2000: 4 cánh mở tim, rộng 1.400–2.600 mm, cao ≤2.400 mm
- TL-2500: 2 cánh mở lên, rộng 1.610–2.990 mm, cao ≤2.500 mm

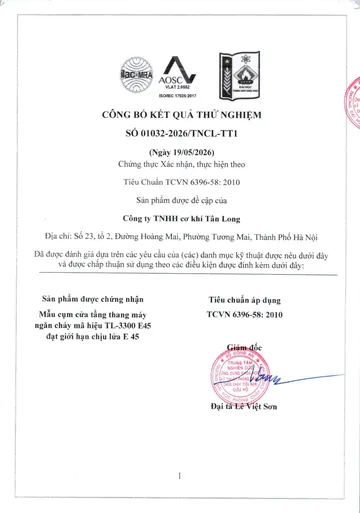

TL-3300 · cửa 3 cánh up-down
- Rộng thông thủy 1.750–3.250 mm, cao ≤3.300 mm
- Mẫu thông thủy 2.500 × 3.300 mm, thử không chịu tải
- Đây là báo cáo thử nghiệm, chưa phải giấy chứng nhận kiểm định
Quy trình dự án
Từ nhu cầu vận chuyển đến cấu hình bàn giao
Mỗi mốc đều tạo ra một đầu ra có thể kiểm tra, hạn chế thay đổi muộn ảnh hưởng đến hố thang, cửa tầng và tiến độ công trình.
Tiếp nhận yêu cầu
Ghi nhận loại hàng, tải trọng, kích thước, số tầng và yêu cầu cửa.
Khảo sát mặt bằng
Kiểm tra ô chờ, kết cấu, nguồn điện, luồng vận chuyển và điều kiện thi công.
Chốt thiết kế
Xác nhận thông số, kiểu cửa, phạm vi cung cấp và hồ sơ áp dụng.
Sản xuất & lắp đặt
Gia công theo cấu hình đã duyệt, phối hợp tiến độ tại công trình.
Kiểm tra & bàn giao
Vận hành thử, hoàn thiện hồ sơ và hướng dẫn sử dụng theo phạm vi hợp đồng.
Bối cảnh ứng dụng
Được tính theo dòng hàng, không chỉ theo tòa nhà
Cùng một loại công trình nhưng kích thước kiện hàng và cách bốc xếp khác nhau sẽ tạo ra phương án cabin, cửa và điều khiển khác nhau.
Nhà máy
Luân chuyển nguyên liệu, bán thành phẩm hoặc thành phẩm giữa các cao độ.
Kho vận
Đưa pallet, xe đẩy và kiện hàng qua các tầng trong luồng khai thác.
Xưởng sản xuất
Phối hợp thiết bị với mặt bằng và quy trình vận chuyển nội bộ.
Trung tâm phân phối
Tính đến mật độ khai thác, kích thước hàng và thời gian chờ.
Câu hỏi thường gặp
Thông tin cần rõ trước khi đặt hàng
Nếu chưa có bản vẽ đầy đủ, hãy bắt đầu bằng ảnh mặt bằng, loại hàng và kích thước lớn nhất.
Nên chọn cửa mở tim hay cửa mở lên?
Cửa mở tim thao tác trực quan và cần khoảng xếp cánh hai bên. Cửa mở lên tận dụng chiều ngang nhưng cần kiểm tra chiều cao tầng và không gian phía trên. Kỹ thuật sẽ chọn dựa trên ô chờ, kiện hàng và luồng bốc xếp.
Cửa 6 cánh mở tim có được ghi E60 không?
Không. Ba PDF công khai đã đọc chỉ bao gồm TL-1000 cửa 2 cánh mở tim, TL-2000 cửa 4 cánh mở tim và TL-2500 cửa 2 cánh mở lên. Chưa có hồ sơ riêng cho cửa 6 cánh nên không được suy rộng.
E60 có áp dụng cho mọi kích thước cửa không?
Không. Phải đối chiếu đúng model, kiểu mở, cấu tạo, vật liệu, kích thước và điều kiện lắp đặt thể hiện trong hồ sơ. TL-3300-E45 có phạm vi riêng cho cửa 3 cánh, cũng không được dùng ngoài các điều kiện của báo cáo.
Thang tải hàng có cần hố pit không?
Yêu cầu xây dựng phụ thuộc vào cấu hình thiết bị và điều kiện công trình. Cần khảo sát hoặc kiểm tra bản vẽ trước khi xác nhận kích thước hố pit và phần xây dựng liên quan.
Cần gửi gì để nhận báo giá?
Nên gửi tải trọng dự kiến, kích thước hàng/cabin/cửa, số điểm dừng, hành trình, tần suất vận hành, nguồn điện, ảnh mặt bằng và yêu cầu PCCC nếu có.
Báo giá có thể chốt chỉ từ tải trọng không?
Tải trọng chưa đủ để chốt cấu hình. Kích thước cabin, kiểu cửa, hành trình, số điểm dừng, điều kiện lắp đặt và phạm vi hồ sơ đều ảnh hưởng đến phương án cuối cùng.
Nhận phương án sơ bộ
Mô tả dòng hàng, kỹ thuật sẽ bắt đầu từ đó
Không cần biết sẵn mọi thông số. Cung cấp dữ liệu đang có để xác định bước khảo sát tiếp theo.
- Phân loại nhu cầu và kiểu cửa phù hợp
- Danh sách dữ liệu cần bổ sung
- Đối chiếu đúng ba giấy E60 hoặc báo cáo TL-3300-E45
